اتصالی برق ساختمان؛ هشداری که باید جدی گرفته شود!
در جریان نظارت بر چندین پروژه برقکاری ساختمانی، متوجه شدیم که حتی یک اتصالی ساده در سیستم برقکشی میتواند زمینهساز خطراتی جدی و خسارات سنگین باشد. از قطعی ناگهانی برق گرفته تا بروز حوادثی مثل آتشسوزی، این مشکل بهظاهر ساده میتواند فضای آرام یک خانه را به صحنهای بحرانی تبدیل کند.
طبق دادههای منتشر شده از سوی انجمن ملی آتشنشانی آمریکا، بیش از ۱۳ درصد آتشسوزیهای خانگی در این کشور، به نقصهای موجود در سیمکشی یا تجهیزات برقی مربوط میشوند. این آمار هشداری روشن برای ساکنین هر خانهای است تا موضوع ایمنی برق را جدی بگیرند.
5 تا از دلایل اصلی اتصالی برق ساختمان
اتصالی برق بهطور معمول نتیجهی بیتوجهی به نکات ایمنی و نگهداری است. بازرسی دورهای، استفاده از تجهیزات استاندارد، پرهیز از اضافه بار و جدی گرفتن نشانههای اولیه مثل جرقه یا بوی سوختگی، میتواند جلوی بسیاری از خطرات از جمله اتصالی برق در وسایل خانه را بگیرد.
1. سیمکشی قدیمی یا غیراستاندارد
ساختمانهایی که بیش از ۱۵ سال از عمرشان گذشته معمولاً دارای سیمکشیهای فرسوده هستند. این نوع سیمکشیها ممکن است دچار پوسیدگی، شکستگی یا اتصال نادرست شده باشند که زمینهساز اتصال کوتاه و حتی آتشسوزی است. در برخی موارد نیز اجرای غیراصولی برقکشی توسط افراد غیرمتخصص میتواند خطر را چند برابر کند.

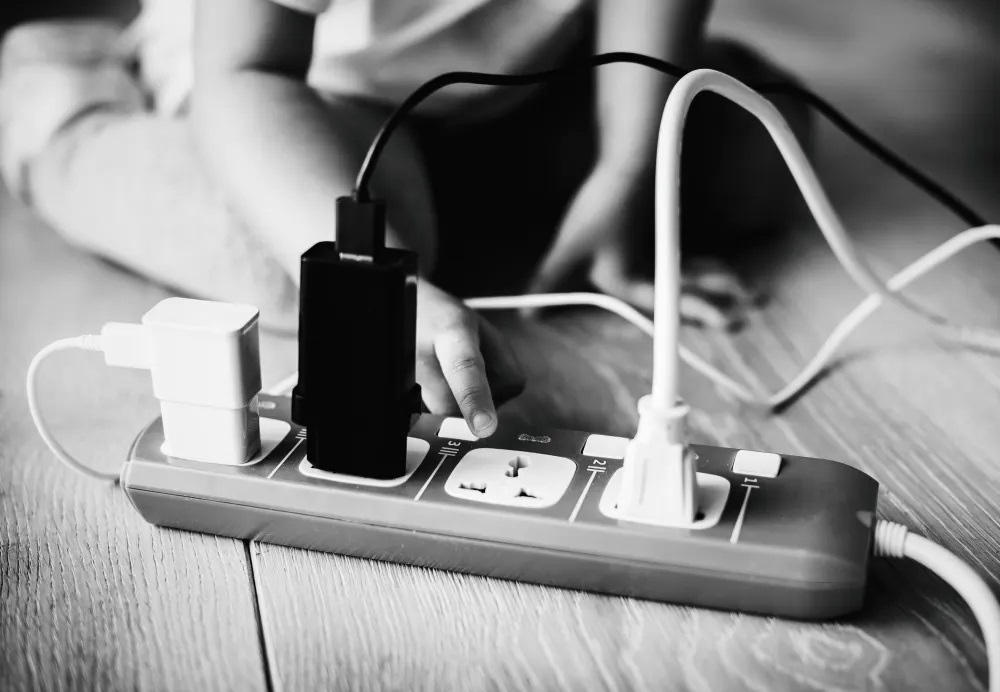

2. استفاده از چندراهیها و وسایل برقی بیکیفیت یا معیوب
وسایل برقی ارزانقیمت یا چندراهیهای غیراستاندارد، مقاومت کافی در برابر جریان برق ندارند. همین مسئله باعث داغ شدن بیشازحد، جرقه زدن و در نهایت اتصال کوتاه میشود. طبق گزارش IEEE، تجهیزات بیکیفیت از جمله عوامل اصلی بروز اتصالی برق محسوب میشوند.
3. نفوذ رطوبت به تجهیزات برق
در فضاهایی مثل سرویس بهداشتی، آشپزخانه یا زیرزمین که رطوبت بالاست، چنانچه پریزها یا تابلو برق در برابر رطوبت ایزوله نباشند، احتمال نفوذ آب وجود دارد. این موضوع میتواند منجر به جرقهزنی یا بروز اتصالی خطرناک شود.
4. استفاده همزمان از وسایل پرمصرف (اضافه بار الکتریکی)
استفاده از وسایل پرمصرف مانند کولر گازی، بخاری برقی یا ماکروویو روی یک مدار مشترک، باعث افزایش ناگهانی جریان برق میشود. در صورتی که مدار تاب مقاومت این بار را نداشته باشد، اتصال کوتاه، پریدن فیوز یا حتی سوختن کابلها رخ میدهد.
5. استفاده مجدد از وسایل آسیبدیده
یک اشتباه رایج و خطرناک، استفاده دوباره از تجهیزاتیست که قبلاً جرقه زدهاند، دود کردهاند یا بوی سوختگی دادهاند. این وسایل معمولاً دارای نقص داخلی هستند که اگر نادیده گرفته شوند، ممکن است به سوختن سیمکشی یا حتی آتشسوزی منجر شوند. تجربهای واقعی از پروژهای در شمال تهران نشان داد که چنین سهلانگاریهایی میتواند به آتش گرفتن کابل اصلی کنتور منتهی شود.
انواع اتصالی برق ساختمان
شناخت نوع خطرات اتصالی برق ، گام مهمی در جلوگیری از حوادث و آسیبهای جدی است. هر نوع اتصال کوتاه یا نشتی برق، نشانهای از وجود نقص در سیستم است که باید فوراً توسط متخصص بررسی و رفع شود. بیتوجهی به علائم سادهای مثل جرقه زدن یا داغ شدن سیم، میتواند زمینهساز خطرات جبرانناپذیر شود.
1. اتصالی داخلی (In-wall short circuit)
این نوع اتصالی در داخل دیوارها و معمولاً در لولهگذاری یا مسیرهای سیمکشی مخفی رخ میدهد. علت اصلی آن برخورد مستقیم سیمهای فاز و نول به یکدیگر است. این نوع اتصال به دلیل پنهان بودن، دیر شناسایی میشود و میتواند خطرناکتر باشد، چون ممکن است تا مدتها بدون علامت باقی بماند اما در نهایت به آتشسوزی ختم شود.
2. اتصالی سطحی (Surface-level short)
این نوع بیشتر در قسمتهای قابلمشاهده مانند پریزها، کلیدها یا جعبههای تقسیم رخ میدهد. معمولاً به دلیل شل شدن اتصالات، خرابی مکانیکی یا نصب غیراصولی اجزای برقی به وجود میآید. شناسایی این مورد نسبتاً آسانتر است، چون علائمی مثل جرقه، دود یا بوی سوختگی اغلب بهوضوح مشاهده میشود.
3. اتصالی ناشی از وسایل برقی
در این نوع، مشکل از خود وسیله برقی نشأت میگیرد، مانند اتصال کوتاه در سیم یا دوشاخهی کولر گازی، یخچال، ماشین لباسشویی و... دلایل رایج شامل فرسودگی سیم داخلی، نفوذ رطوبت یا استفاده طولانیمدت از دستگاه بدون تعمیر است. این نوع اتصالی میتواند به کل سیستم برقکشی آسیب بزند یا حتی باعث آتشسوزی شود.
4. اتصال به بدنه (Earth fault or body leakage)
یکی از خطرناکترین انواع اتصالی است، زمانی رخ میدهد که جریان برق به جای عبور از مسیر طبیعی، از بدنه فلزی دستگاه نشت کند. این اتفاق معمولاً در وسایلی رخ میدهد که به ارت (زمین) متصل نیستند. لمس این دستگاهها میتواند باعث شوک الکتریکی شدید یا حتی مرگ شود. نصب سیستم ارتینگ مناسب در ساختمان میتواند از این نوع خطر جلوگیری کند.
علائم اتصالی برق ساختمان
طبق آمار منتشر شده از سوی Electrical Safety Foundation International (ESFI)، بیش از ۶۵٪ از اتصالیهای خانگی با علائم ساده و به ظاهر کم اهمیت شروع میشوند. بیتوجهی به این نشانهها ممکن است به بحرانهایی بزرگ منتهی شود، از خرابی کامل سیستم برق گرفته تا وقوع آتشسوزی در سطح وسیع.
1. بوی سوختگی (مشابه بوی پلاستیک ذوبشده)
یکی از رایجترین و هشداردهندهترین علائم، استشمام بوی نامطبوع سوختگی است که اغلب شبیه بوی پلاستیک یا کابل داغشده است. این بو میتواند از داخل پریزها، تابلو برق یا وسایل برقی معیوب به مشام برسد و معمولاً نشاندهنده داغشدن بیشازحد یا سوختن عایق سیمهاست.
2. خاموش و روشن شدن ناگهانی چراغها یا وسایل
اگر چراغها بهطور غیرعادی سوسو میزنند یا وسایل برقی بیدلیل خاموش و روشن میشوند، ممکن است نشاندهنده نوسان جریان یا وجود اتصال کوتاه در مدار باشد. این وضعیت معمولاً به دلیل شل بودن سیمکشی یا خرابی در نقاط اتصال ایجاد میشود.
3. داغ شدن غیرعادی پریزها یا کلیدها
پریز یا کلیدی که در حالت عادی باید خنک یا کمی گرم باشد، اگر بیشازحد داغ شود یا لمس آن دردناک شود، احتمال دارد که در آن نقطه اتصالی یا اضافه بار وجود داشته باشد. این علامت یک هشدار جدی است و باید سریعاً بررسی شود.
4. پرش فیوز یا قطع مکرر برق بدون دلیل واضح
اگر فیوز برق مرتباً قطع میشود، مخصوصاً بدون اینکه وسایل سنگینی به برق زده باشید، این میتواند نشانهای از اتصال کوتاه یا نشتی جریان باشد. سیستمهای حفاظتی مثل فیوز یا کلید محافظ جان (RCD) برای پیشگیری از چنین خطراتی طراحی شدهاند و فعال شدن مداوم آنها نباید بیدلیل فرض شود.
5. جرقه زدن هنگام اتصال دوشاخه
دیدن جرقه در هنگام اتصال وسایل به پریز، مخصوصاً اگر مکرر باشد، بههیچوجه طبیعی نیست. این مسئله ممکن است به علت شل بودن اتصالات داخلی پریز، نقص در دوشاخه یا خرابی سیستم سیمکشی باشد و میتواند منجر به آتشسوزی شود.
اگر هر یک از این علائم را در خانه یا ساختمان خود مشاهده کردید، بهترین اقدام تماس فوری با تکنسین برق مجرب است. بررسی دقیق، تعویض قطعات معیوب و ارتقای تجهیزات برقی به استانداردهای ایمن، بهترین راه پیشگیری از حوادث ناشی از اتصالی برق است.
مراحل اصولی شناسایی اتصالی برق - عیب یابی برق ساختمان
عیب یابی برق ساختمان نیازمند دقت بالا و رعایت کامل ایمنی است. اگر تخصص کافی ندارید، بهتر است از هرگونه اقدام خودسرانه پرهیز کرده و کار را به برقکار ساختمان حرفه ای بسپارید. اما اگر دانش فنی اولیه دارید، با رعایت مراحل زیر میتوانید محدودهی مشکل را تشخیص دهید و از بروز حادثهای بزرگتر جلوگیری کنید.
1. قطع کامل برق از کنتور یا فیوز اصلی
اولین و مهمترین قدم برای هرگونه بررسی، قطع برق از منبع اصلی است. این کار خطر برقگرفتگی را بهطور کامل از بین میبرد و امکان بررسی ایمن شبکه برق را فراهم میکند.
2. بازرسی ظاهری کلیدها، پریزها و کابلها
پس از قطع برق، تمام پریزها، کلیدها و اتصالات قابلدسترس را از نظر:
- بوی سوختگی
- تغییر رنگ (قهوهای، زرد یا سیاه شدن اطراف)
- ذوبشدگی یا ترک خوردن پلاستیک
بررسی کنید. این علائم معمولاً محل احتمالی اتصالی را مشخص میکنند.
3. استفاده از اهممتر یا مولتیمتر
در این مرحله، اگر آشنایی با ابزار اندازهگیری دارید، میتوانید با اهممتر مسیرهای مشکوک را بررسی کنید:
- مقاومت صفر بین سیم فاز و نول یا فاز و زمین نشاندهنده اتصال کوتاه است.
- هرگونه انحراف غیرعادی در قرائت دستگاه میتواند نشانه وجود اتصالی باشد.
4. جدا کردن وسایل پرمصرف از برق
گاهی اتصالی از داخل یک وسیله برقی رخ میدهد، نه از سیمکشی. در این حالت:
- تمام وسایل پرمصرف مثل کولر، بخاری برقی، ماکروویو و... را از پریز جدا کنید.
- سپس برق را دوباره وصل کرده و بررسی کنید که آیا فیوز دوباره میپرد یا خیر.
- اگر مشکل برطرف شد، اتصالی مربوط به یکی از آن وسایل است.
5. بازرسی تابلو برق و فیوزها
تابلو برق را باز کرده و موارد زیر را بررسی کنید:
- علائم سوختگی یا تغییر رنگ اطراف فیوزها یا شینهها
- داغ شدن بیشازحد یا بوی غیرعادی
- فیوزی که مدام میپرد ممکن است مسیر معیوب را مشخص کند
هشدار مهم:
اگر هنگام بررسی، بوی شدید سوختگی، صدای جرقه یا دود احساس کردید:
- از ادامه بررسی خودداری کنید
- برق را قطع نگه دارید
- و فوراً با برقکار حرفهای تماس بگیرید
برای دریافت راهنمایی و یا رفع مشکلات اتصالی برق خانه و یا محل کارتان در تهران میتوانید با مجموعه برقکار ارتباط بگیرید.
شماره تماس برقکار ساختمان: 09124103562
وب سایت مجموعه برقکار تهران: barghkar.com
راهنمای رفع مشکل اتصالی برق در خانه
برای رفع اتصالی برق ساختمان، ابتدا محل و نوع آن را مشخص کرده، سپس با رعایت اصول ایمنی، اقدام به تعویض قطعه معیوب یا اصلاح مسیر سیمکشی کنید. استفاده از تجهیزات استاندارد و نصب اصولی، کلید پیشگیری از اتصالیهای بعدی خواهد بود.
1. رفع اتصالی در پریزهای سوخته
- نشانه: بوی سوختگی، جرقه زدن هنگام اتصال دوشاخه، یا داغ شدن پریز
- راهحل:
- برق را از کنتور قطع کنید
- پریز را باز کرده و سیمهای پشت آن را بررسی کنید
- اگر نشانهای از سوختگی یا تغییر رنگ وجود دارد، کل پریز باید با یک مدل استاندارد تعویض شود
- مطمئن شوید سیمکشی پشت پریز سالم است و اتصالات محکم انجام شوند
2. رفع اتصالی در مدار روشنایی (کلیدها و لامپها)
- نشانه: چشمک زدن چراغها، روشن نشدن چراغ، یا پرش فیوز هنگام روشن کردن کلید
- راهحل:
- ابتدا کلید مشکوک را با یک کلید سالم جایگزین کرده و عملکرد آن را بررسی کنید
- سیمهای پشت کلید را از نظر تماس مستقیم، اتصال شل یا سوختگی بررسی کنید
- اگر مشکل باقی ماند، ممکن است سیمکشی مسیر روشنایی دچار اتصالی داخلی شده باشد و نیاز به بررسی دقیقتر دارد
3. رفع اتصالی در تابلو برق
- نشانه: پرش فیوز، بوی سوختگی از داخل تابلو، یا ذوبشدگی در محل اتصال سیمها
- راهحل:
- برق اصلی را قطع کنید
- فیوزها، شینهها و ترمینالها را بررسی کنید
- در صورت مشاهده سوختگی در سیم یا محل اتصال، حتماً از سیم نسوز و دارای استاندارد معتبر برای جایگزینی استفاده کنید
- اتصالات باید با ابزار مناسب و بهصورت محکم و ایمن انجام شوند
4. رفع اتصالی ناشی از سیمکشی نامرغوب
- نشانه: اتصالیهای مکرر در یک یا چند مسیر مشخص، بوی سوختگی از داخل دیوار، یا نوسان دائمی برق
- راهحل:
- اگر مشخص شد کابل استفادهشده کیفیت لازم را ندارد (مثلاً فاقد تاییدیه سازمان استاندارد است)، باید کل یا بخشی از مسیر سیمکشی مجدداً با کابل استاندارد اجرا شود
- این مورد در پروژههای قدیمی یا ساختوسازهای بینظارت رایج است
- سیمکشی جدید باید توسط برقکار حرفهای و طبق مقررات ملی برق ساختمان اجرا شو
سؤالات متداول رفع اتصالی برق ساختمان
1. آیا میتوان از رنگ شعله جرقه برای تشخیص شدت یا نوع اتصالی استفاده کرد؟
خیر، رنگ شعله جرقه بهتنهایی نمیتواند معیار دقیقی برای تشخیص شدت یا نوع اتصالی باشد. جرقههایی که هنگام اتصالی ایجاد میشوند، ممکن است آبی، سفید یا حتی زرد رنگ باشند، اما این رنگها تحتتأثیر عوامل مختلفی مانند نوع فلز، شدت جریان یا میزان تماس الکتریکی قرار دارند. آنچه اهمیت دارد، تکرار جرقه، صدا و حرارت آن است. بنابراین تکیه صرف به رنگ جرقه میتواند گمراهکننده و خطرناک باشد.
2. در چه مواردی نیاز به استفاده از دوربین حرارتی برای شناسایی اتصالی وجود دارد؟
در مواردی که علائم ظاهری مانند بوی سوختگی یا پرش فیوز وجود دارد، اما محل دقیق اتصالی مشخص نیست (مثلاً در کابلهای داخل دیوار یا سقف کاذب)، استفاده از دوربین حرارتی (Thermal Camera) بسیار مؤثر است. این ابزار با شناسایی نقاطی که دمای غیرعادی دارند، به تکنسین کمک میکند تا محل دقیق داغشدگی یا اتصال را بدون نیاز به تخریب گسترده تشخیص دهد. در پروژههای بزرگ و ساختمانهای چندطبقه، این روش جزو دقیقترین روشهای غیرتهاجمی محسوب میشود.
3. چه زمانی باید کل سیمکشی ساختمان را تعویض کرد؟
اگر اتصالیها بهطور مکرر و در بخشهای مختلف ساختمان رخ میدهند، یا اگر سیمکشی ساختمان فاقد استاندارد، قدیمیتر از ۲۰ سال و بدون سیستم ارتینگ باشد، تعویض کامل سیمکشی توصیه میشود. علائم دیگر شامل پوسیدگی عایقها، داغشدن بیشازحد کابلها و وجود کابلهای فاقد نشان استاندارد ملی است. این اقدام هرچند پرهزینهتر از تعمیر موضعی است، اما از نظر ایمنی بلندمدت و کاهش خطرات آتشسوزی بسیار ضروری است.
4. آیا استفاده از محافظ ولتاژ جلوی اتصالی برق را میگیرد؟
محافظ ولتاژ (Voltage Protector) فقط برای جلوگیری از نوسانات ناگهانی برق کاربرد دارد و در برابر اتصالیهای داخلی سیمکشی یا تجهیزات معیوب محافظت نمیکند. در واقع اگر علت اتصالی، اتصال کوتاه یا نشتی جریان در داخل ساختمان باشد، محافظ ولتاژ هیچ نقشی در جلوگیری از آن نخواهد داشت. برای ایمنی بیشتر، استفاده از کلید محافظ جان (RCD) در کنار محافظ ولتاژ توصیه میشود.
5. چه نوع فیوزی برای جلوگیری از اتصالی مناسبتر است؟ مینیاتوری یا محافظ جان؟
هر دو نوع فیوز مینیاتوری (MCB) و محافظ جان (RCD یا RCCB) نقش متفاوتی در ایمنی برق دارند و مکمل یکدیگر هستند:
- فیوز مینیاتوری جریانهای بالا یا اتصال کوتاه را تشخیص میدهد و مدار را قطع میکند.
- کلید محافظ جان نشتی جریان به زمین یا بدنه فلزی را شناسایی میکند که برای پیشگیری از شوک الکتریکی حیاتی است.
در نتیجه، بهترین حالت این است که از ترکیب هر دو در تابلو برق استفاده شود تا هم در برابر اضافه بار و هم نشتی جریان، محافظت کاملی وجود داشته باشد.
